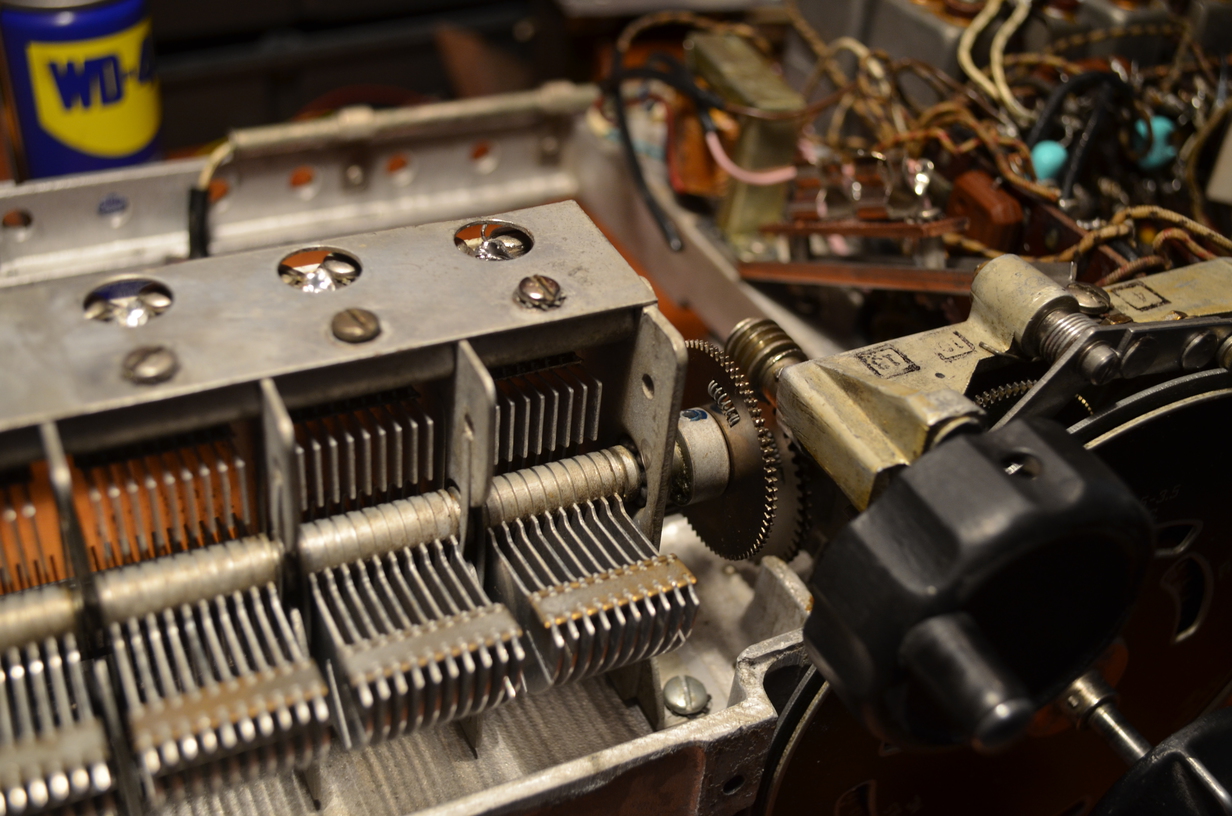

Artículo sobre el receptor BC-348.
El receptor tiene un BFO basado en la sección triodo de la 6F7/VT70, la sección pentodo de la cual es la 2da etapa de IF.

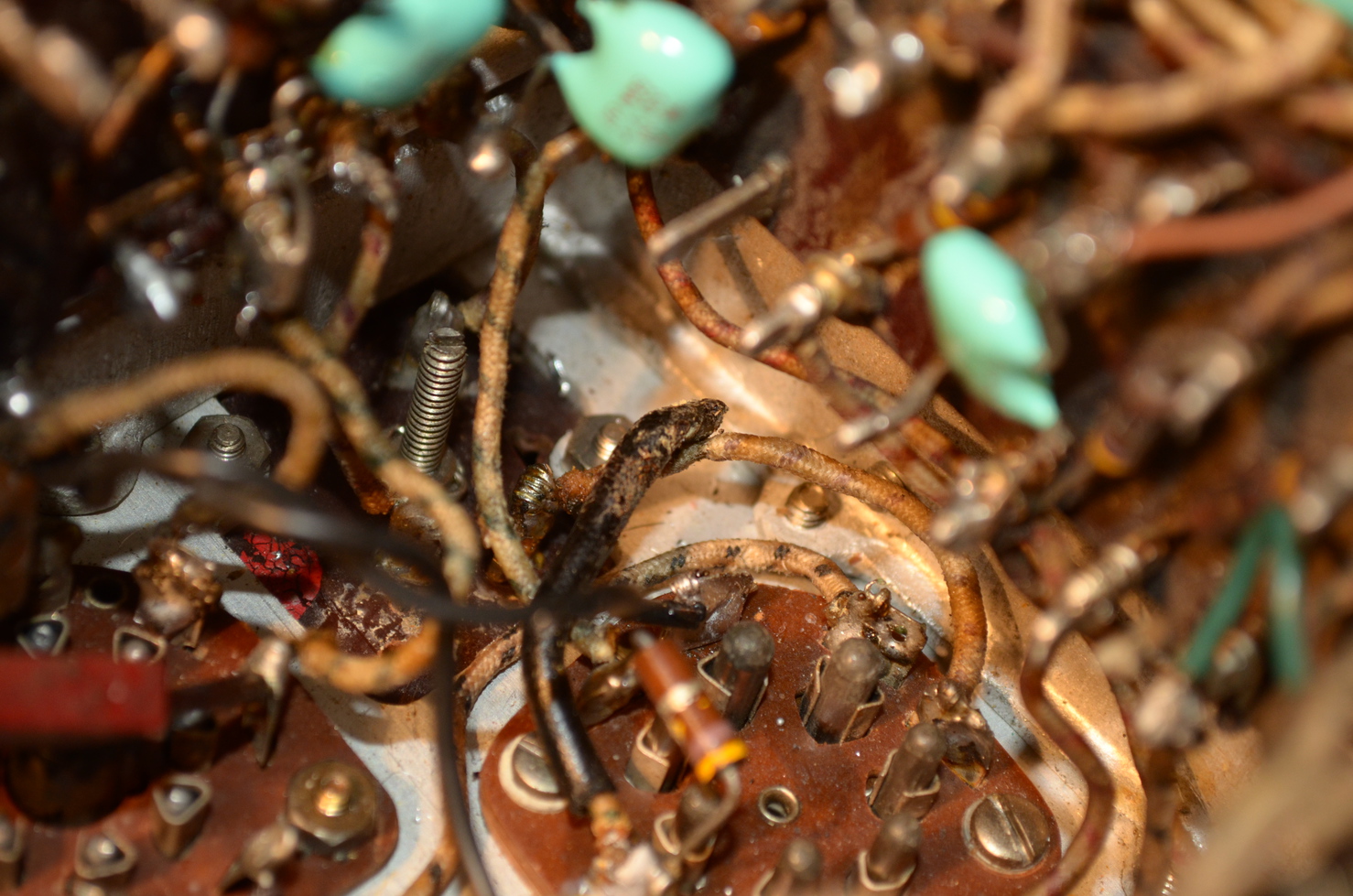

La inyección del BFO para el detector se hace mediante un capacitor gimmick (un pedazo de cable enroscado sobre otro) desde la reja del triodo sobre la placa del pentodo, en el cable que entra al último trafo de FI.
Recordando al RCB.
#### Recibí este mail (entre [corchetes] son agregados míos):
From lu9dx@--------- Thu Jun 06 20:33:12 2013 Hola soy Eduardo, LU9DX
quizás cuando nos conocimos tenia la licencia LU5EVL.
Estuve leyendo en tu página donde mencionás el Radio Club Berazategui, del
cual soy uno de los fundadores. Las personas que nombrás vos son LU2ERU
Walter [Gutiérrez] QEPD. Raúl Martínez LU9DTJ hace años no se nada de el y
si vive. El japonés Roberto [Ikeda] LU9EQH, seguramente nos conocimos pero
la verdad de tanta gente que iba no recuerdo a todos. Te mando un abrazo,
Eduardo. 73 LU9DX.
Esto motivó un amable intercambio de comentarios con Eduardo, quien además de suministrarme toda la información que publico acá junto con las fotos, me trajo recuerdos de la gente y la época.

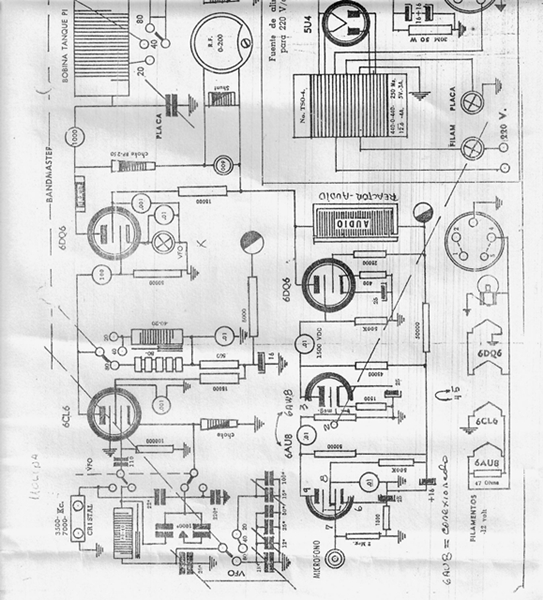

AM modulado en pantalla, circuito, comentarios
La verdad no se donde obtuve estas dos imágenes, si alguien es la fuente y me lo quiere comentar lo mencionaré con gusto.
Salvo algún que otro valor el ejemplar que tengo corresponde al circuito.
Placa anotada y circuito
Algunas fotos
Frente del receptor
Chassis receptor vista superior.
Vista inferior chassis receptor.
Chassis receptor vista inferior.
Frente del transmisor.
Lateral del transmisor.
Vista superior chassis transmisor.
Art. original por Eric J. Nichols, KL7AJ.
Traducción autorizada por el autor, por Fer, LU2DFM el 10 de Marzo de 2010.
Original en: http://www.eham.net/articles/23317. Versión PDF
Posiblemente ya se te ha ocurrido que podría ser deseable instalar tu antena de radioaficionado a alguna distancia de tu transmisor y/o receptor. De hecho, a menos que estés dispuesto a operar tu estación de radioaficionado desde lo alto de un árbol o de una torre, es muy posible que estés empleando algún tipo de línea de transmisión. El propósito de una línea de transmisión es llevar la energía de radiofrecuencia desde un equipo de radio hasta una antena, o vice versa, de la manera menos complicada posible. Podés pensar en una línea de transmisión como un alargue1.para la RF. De hecho, para las regiones mas bajas del espectro radioeléctrico, un verdadero alargue puede servir a este propósito razonablemente bien, para distancias razonables.
Rev. 20120911 - agr. fotos Rev. 20120124
Gracias a las empresas distribuidoras de CATV por estos lares, abunda el cable tipo RG6 de buena calidad, que usan para llegar desde el poste hasta los televisores de los usuarios. Típicamente es un foam de dos a cuatro foils con buena camisa externa, algunos embebidos con gel hidrofóbico.
Los inconvenientes que presentan estos cables (salvando que son de 75 ohms) es que el metal de la malla no es soldable y que no hay fácilmente disponibles (léase baratos :) conectores PL-259, BNC o incluso adaptadores apropiados. Doy una solución simple para este problema.
Rev. 20110522 Rev. 20121101
Motiva esta breve nota una conversación que he tenido recientemente con algunos colegas.
Parece ser que la mayoría de los operadores consultados, por no decir todos menos uno, usan sus receptores en las bandas bajas de HF con la ganancia de RF al máximo y la de audio (o volumen) variando según las señales. Se ve que, como no hay indicación en los manuales de muchos transceptores y no todo el mundo lee el venerable Handbook en estos tiempos, muchos operadores no saben como usar un receptor.

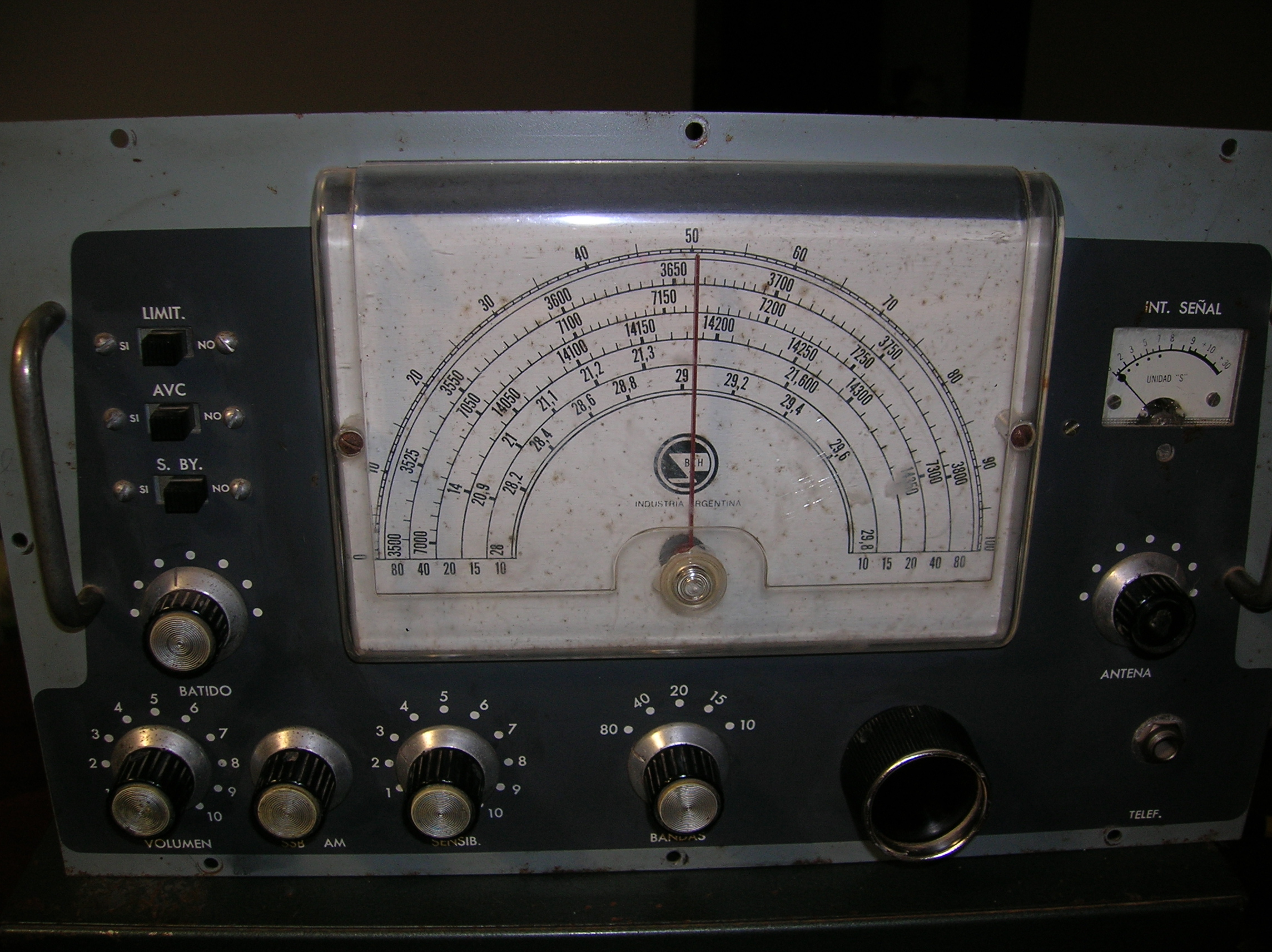

Fotos del receptor Hammarlund.
El artículo en este mismo blog.
Así estaba cuando los recibí. Click sobre las fotos para ver en tamaño completo.
Chasis, vista inferior. En el centro, la unidad de sintonía.
Detalle de la unidad de sintonía, vista inferior, sin tapa. Se puede ver cada trimmer y bobina en las placas de isolanita.
Detalle de la llave de cambio de banda, y su árbol de mando. Vista superior.
Detalle de la llave de cambio de banda.
