PL-259 directo a RG-6
Coaxil RG6 (CATV) directo a PL-259
Rev. 20120911 - agr. fotos Rev. 20120124
Gracias a las empresas distribuidoras de CATV por estos lares, abunda el cable tipo RG6 de buena calidad, que usan para llegar desde el poste hasta los televisores de los usuarios. Típicamente es un foam de dos a cuatro foils con buena camisa externa, algunos embebidos con gel hidrofóbico.
Los inconvenientes que presentan estos cables (salvando que son de 75 ohms) es que el metal de la malla no es soldable y que no hay fácilmente disponibles (léase baratos :) conectores PL-259, BNC o incluso adaptadores apropiados. Doy una solución simple para este problema.

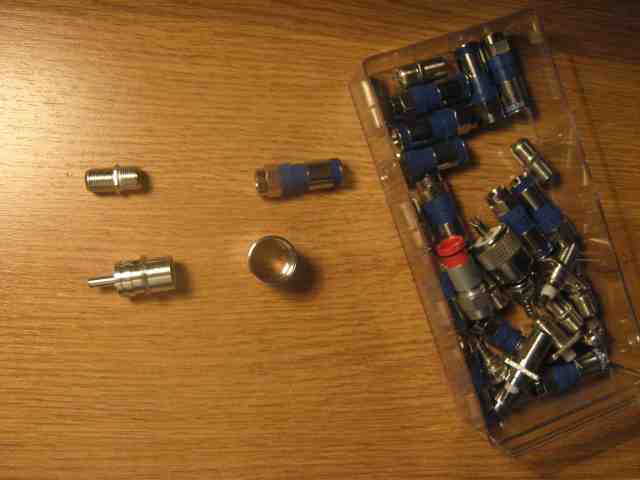

Materiales: un PL-259 para cable de 1/2", un barrilito F, un conector F para crimpear en el RG6, soldador grande, herramientas comunes.
Procedimiento: con mecha de 6mm vaciar el barrilito F de modo tal que quede liso en el interior. Estañar una de las dos roscas del barrilito, o si es un barrilito con rosca continua (sin la “tuerca” hexagonal en el medio) estañar aproximadamente la mitad de la rosca.
Estañar el interior y borde externo del PL-259. Introducir el barrilito F del lado estañado en el interior del PL-259 (como si fuera el cable coaxil). Soldar bien.
Cortar la camisa y mallas del RG6 a unos 6 o 7 cm de la punta dejando el foam y el conductor interno. En algunos cables el foil que está pegado al foam no se puede sacar, no importa.
Cortar el foam a unos 3 cm de la punta dejando solo el conductor interno expuesto.

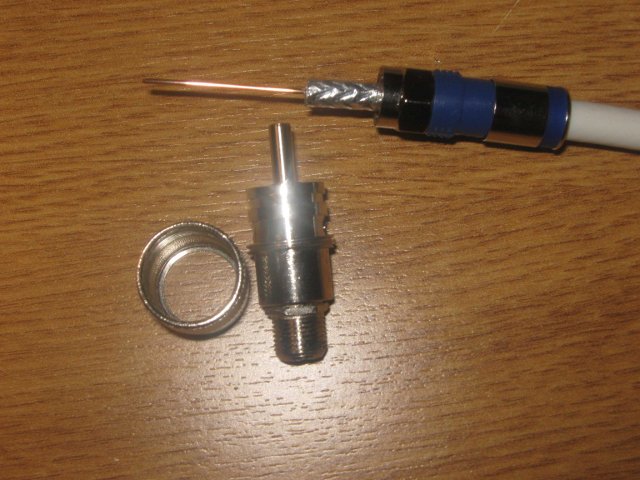

Crimpear el conector F en el RG6. Enroscar el F en el barrilito y verificar que hay suficiente foam para que llegue justo hasta el conductor central del PL-259.
Si está bien, ajustar bien el conector F al barrilito y soldar el conductor interior en la punta del PL-259.
(Actualización 20120124)
Me han hecho algún comentario acerca de la inutilidad de estos cables. En mi opinión muchos de estos cables de CATV que se consiguen GRATIS en cantidades importantes son de buena calidad, resultan sumamente útiles en montones de aplicaciones, no son peores que un coaxil común de 1/2" de 50 ohms del tipo 213 excepto en el manejo de potencia y son muy superiores a los del tipo RG58 en todo aspecto.
Dejo una comparación que tal vez contribuya a despejar alguna duda, usando el calculador de LT de VK1OD.
RG213
| Parameters | |
|---|---|
| Transmission Line | RG-213/U |
| Code | RG-213/U |
| Data source | DSE |
| Frequency | 100.000 MHz |
| Length | 100.000 m |
| Results | |
|---|---|
| Zo | 50.00-j0.09 Ω |
| Velocity Factor, VF -2 | 0.660, 2.296 |
| Length | 18194.43 °, 50.540 λ, 100.000 m |
| Line Loss (matched) | 6.981 dB |
| Loss model source data frequency range | 50.000 MHz - 1000.000 MHz |
| Correlation coefficient (r) | 0.998211 |
RG6
| Parameters | |
|---|---|
| Transmission Line | RG-6A/U |
| Code | RG-6A/U |
| Data source | DSE |
| Frequency | 100.000 MHz |
| Length | 100.000 m |
| Results | |
|---|---|
| Zo | 75.00-j0.12 Ω |
| Velocity Factor, VF -2 | 0.820, 1.487 |
| Length | 14644.30 °, 40.679 λ, 100.000 m |
| Line Loss (matched) | 5.767 dB |
| Loss model source data frequency range | 100.000 MHz - 1000.000 MHz |
| Correlation coefficient (r) | 0.996375 |
Aún un poco desadaptado por su Zo: RG6 @50 ohms
| Parameters | |
|---|---|
| Transmission Line | RG-6A/U |
| Code | RG-6A/U |
| Data source | DSE |
| Frequency | 100.000 MHz |
| Length | 100.000 m |
| Zload | 50.00+j0.00 Ω |
| Yload | 0.020000+j0.000000 S |
| Results | |
|---|---|
| Zo | 75.00-j0.12 Ω |
| Velocity Factor, VF -2 | 0.820, 1.487 |
| Length | 14644.30 °, 40.679 λ, 100.000 m |
| Line Loss (matched) | 5.767 dB |
| Line Loss | 5.933 dB |
| Efficiency | 25.51 % |
| Zin | 79.88+j6.49 Ω |
| Yin | 0.012436-j0.001010 S |
| VSWR(50)in | 1.61 |
| Loss model source data frequency range | 100.000 MHz - 1000.000 MHz |
| Correlation coefficient (r) | 0.996375 |
