Fotos SP-400-X

El artículo en este mismo blog.

Así estaba cuando los recibí. Click sobre las fotos para ver en tamaño completo.

Chasis, vista inferior. En el centro, la unidad de sintonía.

Detalle de la unidad de sintonía, vista inferior, sin tapa. Se puede ver cada trimmer y bobina en las placas de isolanita.

Detalle de la llave de cambio de banda, y su árbol de mando. Vista superior.

Detalle de la llave de cambio de banda.

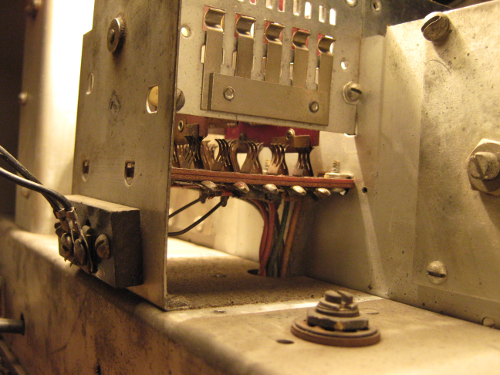

Detalle de la primera sección de la llave de banda, correspondiente a la bobina de antena. Se puede ver el borne de antena.

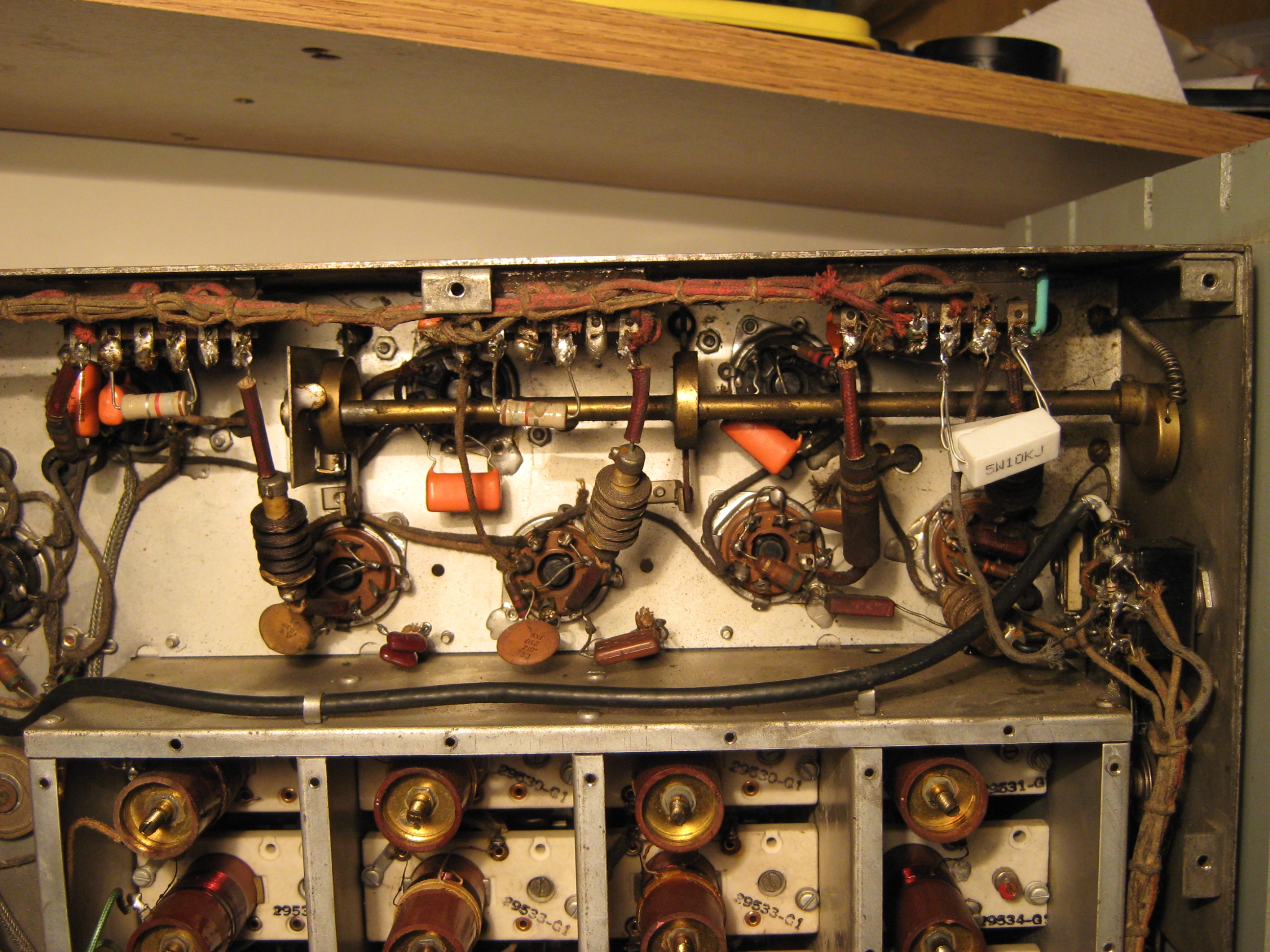

Árbol de levas de control de ancho de banda de la FI. Cada leva actúa variando el acoplamiento entre las bobinas de cada transformador de FI. Los transformadores no tienen núcleo.

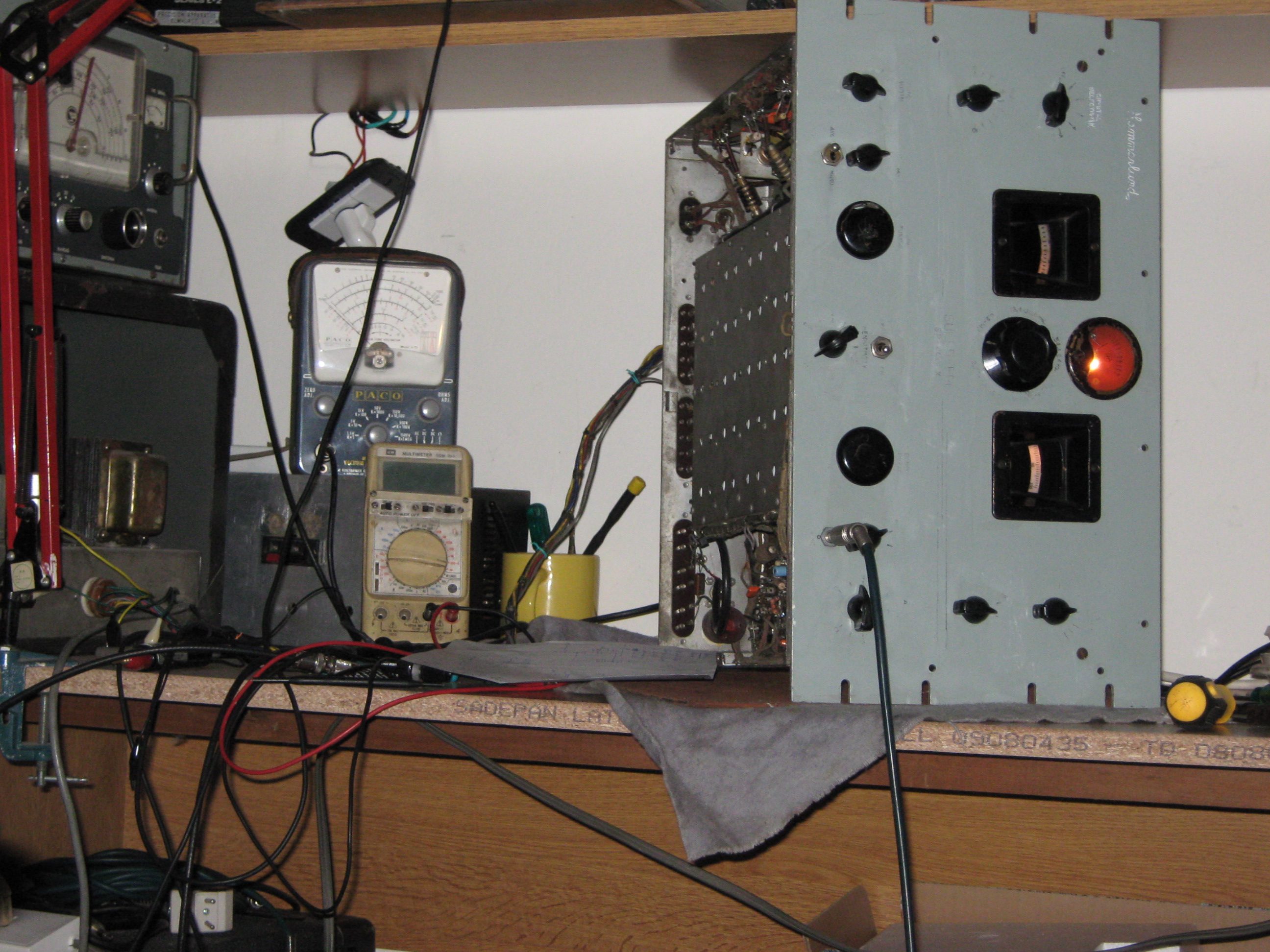

En el banco.
