BFO en el BC-348

BC-348 BFO

Nota sobre el BFO en el BC-348-R.

El receptor tiene un BFO basado en la sección triodo de la 6F7/VT70, la sección pentodo de la cual es la 2da etapa de IF.

La inyección del BFO para el detector se hace mediante un capacitor gimmick (un pedazo de cable enroscado sobre otro) desde la reja del triodo sobre la placa del pentodo, en el cable que entra al último trafo de FI.

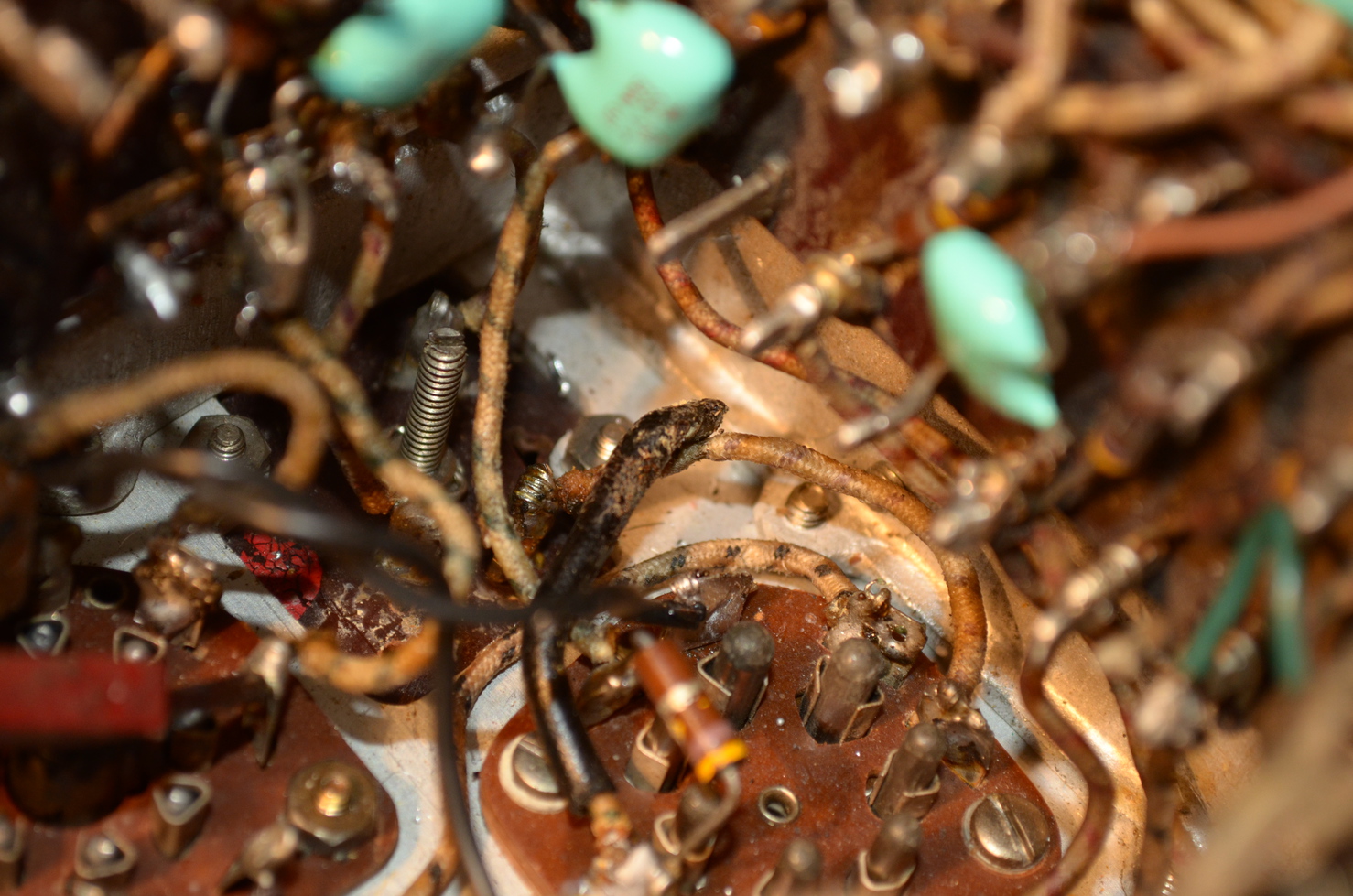

En mi receptor el capacitor gimmick era prácticamente inexistente, aunque parecía original. Esto producía poca inyección de BFO, haciendo imposible recuperar señales CW y SSB excepto de muy bajo nivel. Se necesitaba mas inyección desde el BFO (gimmick original, foto 1 ).

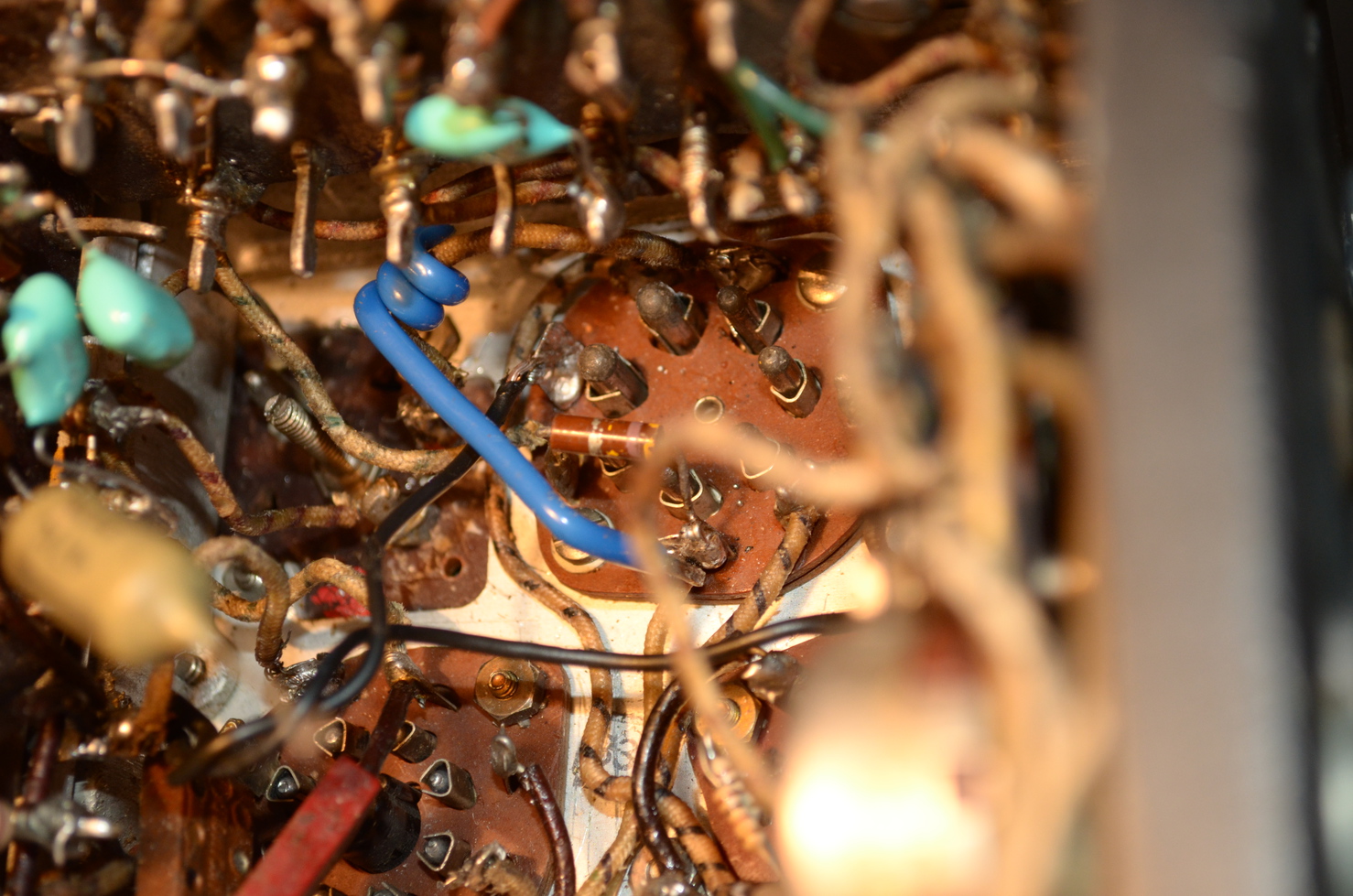

Provisoriamente cambié la disposición del gimmick (gimmick azul provisorio, foto 2, poniendo mucha mas capacidad de acoplamiento. La modificación produce mucha mas inyección y parece resolver el problema, sin embargo al variar esta capacidad se necesita reajustar la cadena de FI del receptor.

Otra cosa que probé es acoplar el BFO en la primera etapa de FI; esto también da resultado pero el audio tiende a distorsionar un poco.

Un aporte fudamental lo obtuve de los comentarios de los amigos de la lista de ARC-5 ([email protected]) que es sumamente interesante y está ahí toda la gente que sabe :)

Hice un video donde se puede escuchar el audio en SSB en MVC y AVC (AGC):

SSB in MVC and AVC.
