FT-101B: AF Unit BOM
Lista de componentes da unidade de Áudio Frequência (AF) do Yaesu FT-101B
Esta é uma série de artigos sobre meu Yaesu FT-101B
Para isso usei oimanual de serviço disponível em Fox Tango International Meu exemplar é deimaio de 1974. Usé estas listas para la restauración. Espero que seja útil paraimais alguém; para mim foi muito útil.

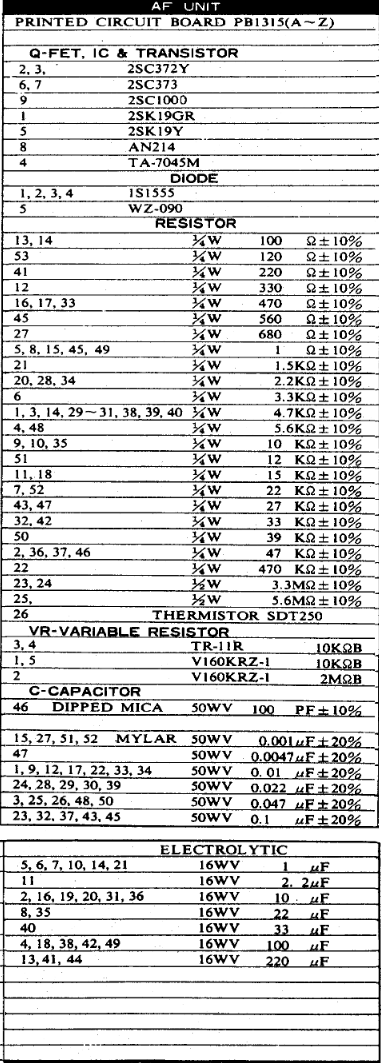

Em cada caso deixo a imagem que usei para o OCR, caso haja erros. Se você encontrar algum erro ou omissão, agradeço se me avisar pelo e-mail lu2dfm-gmail.com.
Nota: esta informação foi obtida de documentação pública; quaisquer erros ou omissões são involuntários. Verifique qualquer dado obtido aqui e use-o por sua própria conta e risco.
Componentes da seção.
PCB: PB-1315(A-Z)
| Componente | PN | Valor | Unidade | Tol. | Rating | |
|---|---|---|---|---|---|---|
| Resistor | 13, 14 | resistor | 100 | Ω | ±10% | 1/4w |
| Resistor | 53 | resistor | 120 | Ω | ±10% | 1/4w |
| Resistor | 41 | resistor | 220 | Ω | ±10% | 1/4w |
| Resistor | 12 | resistor | 330 | Ω | ±10% | 1/4w |
| Resistor | 16, 17, 33 | resistor | 470 | Ω | ±10% | 1/4w |
| Resistor | 45 | resistor | 560 | Ω | ±10% | 1/4w |
| Resistor | 27 | resistor | 680 | Ω | ±10% | 1/4w |
| Resistor | 5, 8, 15, 45, 49 | resistor | 1 | kΩ | ±10% | 1/4w |
| Resistor | 21 | resistor | 1.5 | kΩ | ±10% | 1/4w |
| Resistor | 20, 28, 34 | resistor | 2.2 | kΩ | ±10% | 1/4w |
| Resistor | 6 | resistor | 3.3 | kΩ | ±10% | 1/4w |
| Resistor | 1, 3, 14, 29-31, 38, 39, 40 | resistor | 4.7 | kΩ | ±10% | 1/4w |
| Resistor | 4, 48 | resistor | 5.6 | kΩ | ±10% | 1/4w |
| Resistor | 9, 10, 35 | resistor | 10 | kΩ | ±10% | 1/4w |
| Resistor | 51 | resistor | 12 | kΩ | ±10% | 1/4w |
| Resistor | 11, 18 | resistor | 15 | kΩ | ±10% | 1/4w |
| Resistor | 7, 52 | resistor | 22 | kΩ | ±10% | 1/4w |
| Resistor | 43, 47 | resistor | 27 | kΩ | ±10% | 1/4w |
| Resistor | 32, 42 | resistor | 33 | kΩ | ±10% | 1/4w |
| Resistor | 50 | resistor | 39 | kΩ | ±10% | 1/4w |
| Resistor | 2, 36, 37, 46 | resistor | 47 | kΩ | ±10% | 1/4w |
| Resistor | 22 | resistor | 470 | kΩ | ±10% | 1/4w |
| Resistor | 23, 24 | resistor | 1.3 | MΩ | ±10% | 1/4w |
| Resistor | 25 | resistor | 3.6 | MΩ | ±10% | 1/4w |
| Resistor | 26 | thermistor | ||||
| Capacitor | 46 | dipped mica | 100 | pf | ±10% | 500v |
| Capacitor | 15, 27, 31, 52 | mylar | 0.001 | μf | ±20% | 500v |
| Capacitor | 4 | mylar | 0.0047 | μf | ±20% | 500v |
| Capacitor | 1, 9, 12, 17, 22, 33, 34 | mylar | 0.01 | μf | ±20% | 500v |
| Capacitor | 24, 28, 29, 30, 39 | mylar | 0.022 | μf | ±20% | 500v |
| Capacitor | 3, 25, 26, 48, 50 | mylar | 0.047 | μf | ±20% | 500v |
| Capacitor | 23, 32, 37, 43, 45 | mylar | 0.1 | μf | ±20% | 500v |
| Capacitor | 5, 6, 7, 10, 14, 21 | electrolytic | 1 | μf | 16v | |
| Capacitor | 11 | electrolytic | 2.2 | μf | 16v | |
| Capacitor | 2, 16, 19, 20, 31, 36 | electrolytic | 10 | μf | 16v | |
| Capacitor | 8, 35 | electrolytic | 22 | μf | 16v | |
| Capacitor | 40 | electrolytic | 33 | μf | 16v | |
| Capacitor | 4, 18, 38, 42, 49 | electrolytic | 100 | μf | 16v | |
| Capacitor | 13, 41, 44 | electrolytic | 220 | μf | 16v | |
| Variable Resistor | 3, 4 | vr-variable resistor | 10 | kΩ | tr-11r | |
| Variable Resistor | 1, 5 | vr-variable resistor | 1 | MΩ | v160krz-1 | |
| Variable Resistor | 2 | vr-variable resistor | 2 | MΩ | v160krz-1 |
