Hammarlund

El artículo en este mismo blog.

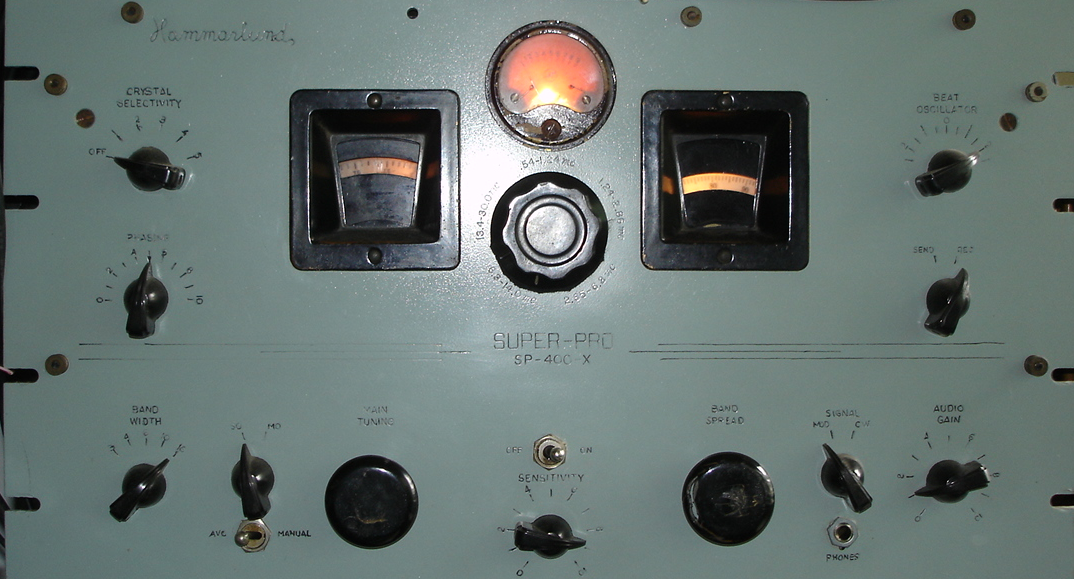

Así estaba cuando los recibí. Click sobre las fotos para ver en tamaño completo.

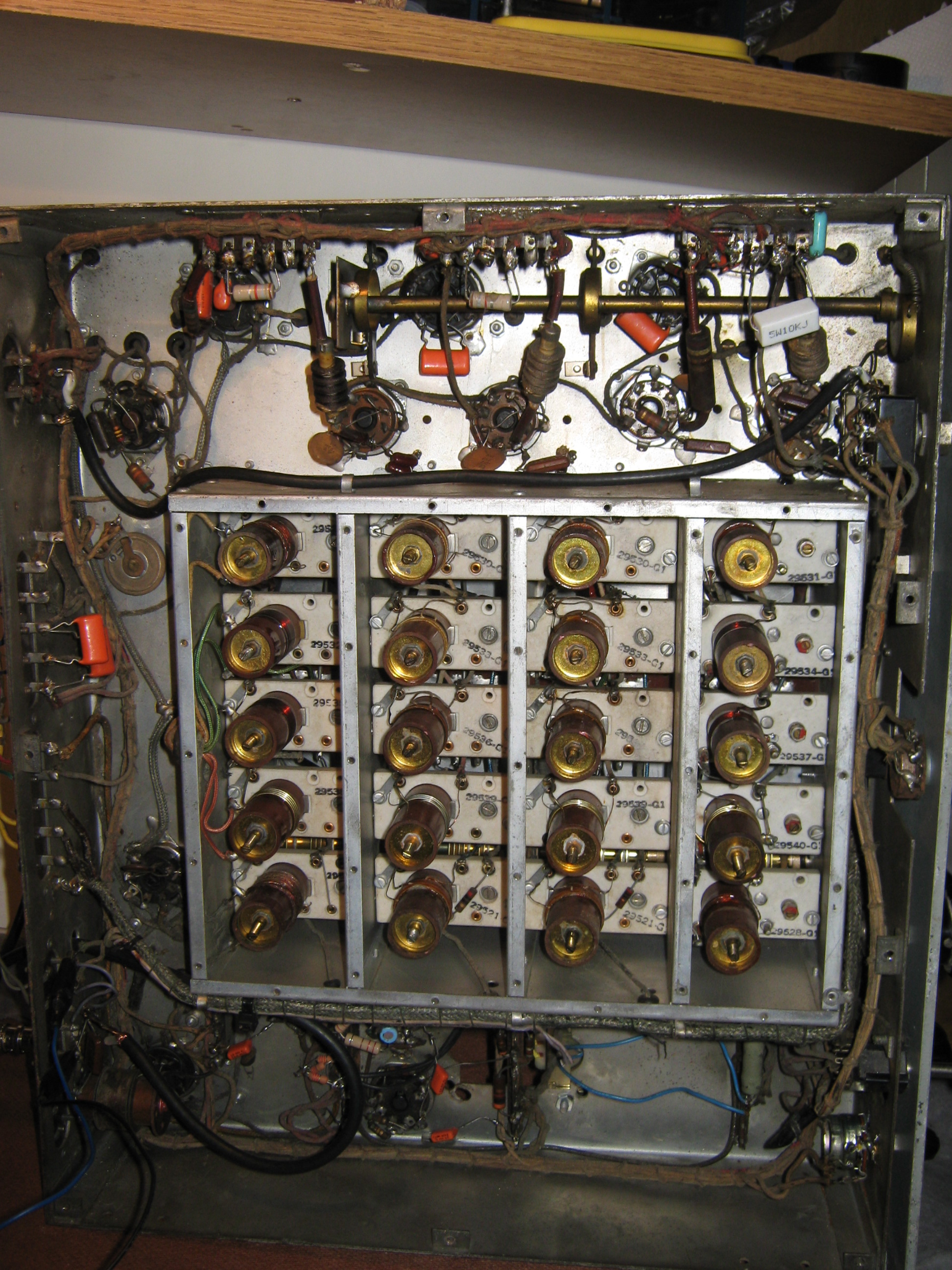

Chasis, vista inferior. En el centro, la unidad de sintonía.

Detalle de la unidad de sintonía, vista inferior, sin tapa. Se puede ver cada trimmer y bobina en las placas de isolanita.

Detalle de la llave de cambio de banda, y su árbol de mando. Vista superior.

Detalle de la llave de cambio de banda.

Algunas notas acerca del receptor.

El número de serie es 4-4633. El número de serie podría indicar 1946 como año de fabricación. Este modelo se fabricó solo entre 1946 y 1948, aunque podría haber algunos posteriores.

Este receptor no es un SP-400 standard. Parece que se trata de una versión especialmente diseñada para RTTY o servicio similar. Tiene 13 válvulas:

• RF: 2 x 6K7
• MIX: 6L7
• OSC: 6J5 (std. 6J7)
• 1° IF: 6K7
• 2° y 3° IF: 6SK7
• DET: 6H6
• BFO: 6SJ7
• AVC Amplifier: 6SK7
• AVC Rectifier: 6H6
• Pre Audio: 6J5
• Audio Out: 6V6

Aparte de 2 rectificadoras (5Y3 y 80 o 1V) en la fuente, que es separada.
